声明：

此键盘只适用于广联达BIM安装算量GQI2015

此键盘及说明所列所有快捷键均为广联达BIM安装算量GQI2015软件预设的，最终改变及功能解释均归广联达公司。

GQI2015软件预先在软件内设置了一系列快捷键，通过此小键盘可以方便简单的触发各类软件功能。

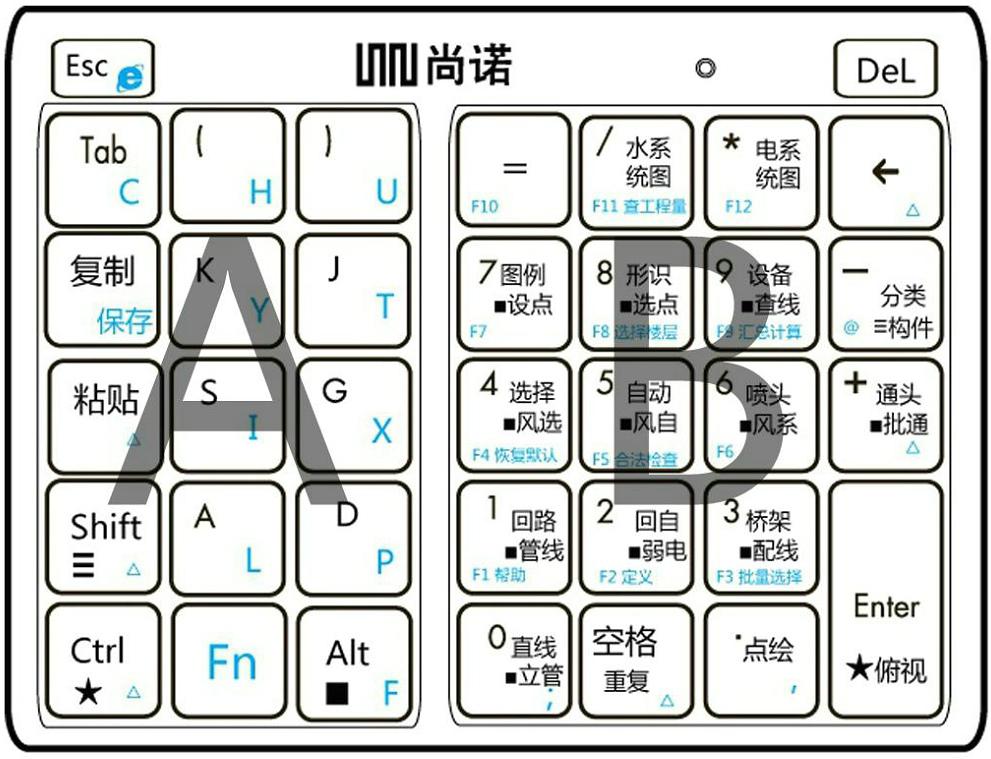

键盘图注解：

1、A：功能键区

2、B：数字键区

3、键盘蓝色功能需同时按住Fn，再按相应按键

4、标有≡★■三个符号的功能，需同时按住相对应的Shift，Ctrl，Alt

如：实现“弱电”功能，需按住Alt不放，再按数字键“2”

    实现“构件”功能，需按住Shift不放，再按数字键区“-”

5、标有符号“△”的为可自定义按键（自定义需尚诺定制程序同时运行，可至键盘背面官网下载）

软件中快捷键功能操作说明（以下说明文字均源自广联达公司，如有修改，请以GQI2015软件公告为准）

  1、水系统图：【数字键区“/”】

描述：在给排水、采暖燃气、消防、通风空调专业管道构件下，按一次该按键，触发该功能

功能：通过对水系统图的识别，用立管的标高、管径、编号等信息快速建立构件，形成构件系统树表，并实现智能定位与自动布置

  2、电系统图【数字键区“*”】

描述：在电气专业下，按一次该按键，触发该功能

功能：通过对电气系统图的识别，对应回路信息、导线规格型号，快速建立构件，形成配电系统树表关系

3、图例识别【数字键“7”】

描述：在各专业点式构件下，按一次该按键，触发该功能

功能：选择一个图例（可增选标志），一次性可以把相同图例的图元全部识别出来

4、形识别【数字键“8”】

描述：在各专业点式构件下，按一次该按键，触发该功能

功能：识别图例大小、形状误差在一定范围内的图元

5、设备一键识别【数字键“9”】

描述：在各专业点式构件下，按一次该按键，触发该功能

功能：可以对全楼层的点式图元进行识别

6、选择识别【数字键“4”】

描述：在线式构件下，按一次该按键，触发该功能

功能：按照所选择的CAD线进行图元生成

7、自动识别【数字键“5”】

描述：在给排水、采暖燃气、通风空调水专业管道式构件下，按一次该按键，触发该功能

功能：可以按照CAD线和标志一次识别完一整条水路

8、按喷头个数识别【数字键“6”】

描述：在消防专业，管道构件下，按一次该按键，触发该功能

功能：按喷头数量自动生成管线

9、生成通头【数字键区“+”】

描述：在水、风专业，管道或通头构件下，按一次该按键，触发该功能

功能：将两个首尾相连的同系统管道生成通头

10、风管选择识别【Alt+数字键“4”】

描述：在通风空调专业，通风管道构件，按一次该按键，触发该功能

功能：按照平行CAD线生成风管图元

11、风管自动识别【Alt+数字键“5”】

描述：在通风空调专业，通风管道构件，按一次该按键，触发该功能

功能：自动识别全图的风管图元，并能自动识别管径反建构件

12、风管系统编号识别【Alt+数字键“6”】

描述：在通风空调专业，通风管道构件，按一次该按键，触发该功能

功能：按照相同的系统编号，进行风管连续识别，并能自动识别管径反建构件

13、批量识别通头【Alt+数字键区“+”】

描述：在通风空调专业，通风管道构件，按一次该按键，触发该功能

功能：生成风管后，可批量生成分管通头

14、回路识别（单回路）【数字键“1”】

描述：在电气、消防电、智控弱电专业，线式构件，按一次该按键，触发该功能

功能：根据CAD线连接走向，自动判断该管线的回路，并生成相同属性的管线图元

15、回路自动识别（多回路）【数字键“2”】

描述：在电气专业，线式构件，按一次该按键，触发该功能

功能：可一次性识别多个回路，并根据图纸标志自动判断导线根数

16、识别桥架【数字键“3”】

描述：在电专业，线式构件，按一次该按键，触发该功能

功能：根据平行CAD线走向和标识，自动反建桥架构件并生成图元

17、管线一键识别【Alt+数字键“1”】

描述：在电气专业，线式构件，按一次该按键，触发该功能

功能：使用电系统图功能，形成配电系统树后，可以使用该功能分别进行照明系统与动力系统的识别

18、弱电一键识别【Alt+数字键“2”】

描述：在智控弱电专业，线式构件，按一次该按键，触发该功能

功能：按照末端设备的类型、线缆规格型号、导管的最大穿线根数，进行线缆根数分配，配管图元自动生成

19、桥架配线【Alt+数字键“3”】

描述：在电专业，线式构件，按一次该按键，触发该功能

功能：实现动力系统桥架内敷设线缆

20、设置起点【Alt+数字键“7”】

描述：在电专业，线式构件，按一次该按键，触发该功能

功能：在桥架或线槽上设置起点，作为配管或裸线选择起点后计算线缆的用途

21、选择起点【Alt+数字键“8”】

描述：在电专业，线式构件，按一次该按键，触发该功能

功能：在设置起点后，可对与桥架相连的配管和线缆进行选择起点

22、查看线缆路径【Alt+数字键“9”】

描述：在电专业，线式构件，按一次该按键，触发该功能

功能：高亮显示配管选择起点后的计算路径，并显示线缆工程量

23、直线【数字键“0”】

描述：在各专业，线式构件，按一次该按键，触发该功能

功能：选择线式构件，在绘图区绘制一段或多段直线

24、布置立管【Alt+数字键“0”】

描述：在各专业，线式构件，按一次该按键，触发该功能

功能：布置竖向管道图元

25、点绘【数字键区“。”】

描述：在各专业，点式构件，按一次该按键，触发该功能

功能：将选中的构件，鼠标点击绘制在绘图区

26、分类查看工程量【数字键区“-”】

描述：在汇总计算后，按一次该按键，触发该功能

功能：按照一定的分类条件，进行工程量查看

27、构件库维护【Shift+数字键区“-”】

描述：在绘图输入各专业，按一次该按键，触发该功能

功能：可进行构件库信息新增与维护

28、定义

描述：在绘图输入各专业，按一次该按键，触发该功能

功能：对构件进行新建，属性编辑等操作

29、批量选择

描述：在绘图输入各专业，按一次该按键，触发该功能

功能：批量选择构件图元

30、恢复默认界面

描述：按一次该按键，触发该功能

功能：恢复默认的界面窗体风格

31、汇总计算

描述：在绘图输入各专业，按一次该按键，触发该功能

功能：按照所选楼层，进行图元汇总计算

32、查看工程量

描述：在绘图输入各专业，按一次该按键，触发该功能

功能：可查看多个图元的工程量
